在防洪排涝与农业灌溉领域，和记娱乐怡情博娱app下载的耗电量占据泵站总能耗的70%以上，一片叶片的微小角度变化，可能带来每年数万千瓦时的节电效果。
作为泵类产品的核心动力部件，叶轮的设计直接影响着潜水轴流泵的性能表现。在众多设计参数中，叶轮掠角优化已成为提升泵效的关键技术路径。通过调整叶片沿径向的弯曲方向与角度，工程师们能够重新规划水流在叶轮流道内的运动轨迹，从而减少水力损失、提升能量转换效率。
一、掠角优化，泵效提升的核心杠杆

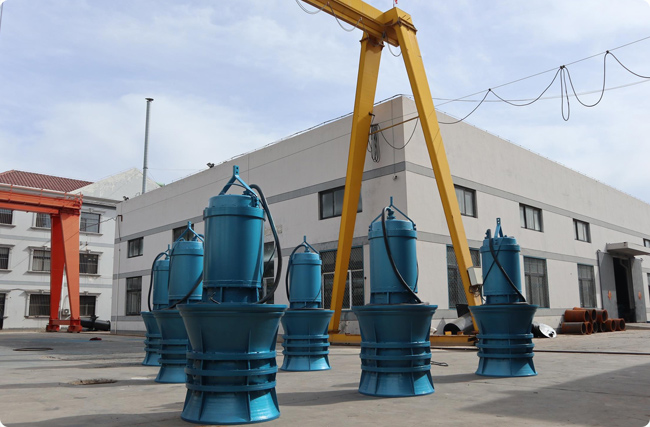

潜水轴流泵凭借其结构紧凑、安装便捷和淹没式工作的特性，已成为城市防洪排涝泵站的核心装备。近年来，随着国家节能减排政策趋严，对泵效率的要求不断提高，提高潜水轴流泵效率已势在必行。
叶轮作为轴流泵的“心脏”，其设计直接决定了泵的整体性能。在众多设计参数中，叶轮掠角（即叶片沿径向的弯曲角度）对泵性能的影响尤为显著。
当叶片沿旋转方向向后弯曲时形成后掠叶片，向前弯曲则形成前掠叶片。研究表明，同一掠角度下，后掠叶片的效率和扬程均高于前掠叶片。
通过优化掠角设计，工程师能够有效控制水流冲角，减少流动分离和二次流损失，从而提升泵的水力效率。
二、掠角优化的关键技术方法
现代水泵设计已进入数字化时代，cfd技术与智能优化算法的结合为叶轮掠角优化提供了强大工具。研究人员通过系统性的参数分析与方案验证，逐步形成了一套高效的优化设计流程。
1.参数化建模与变量定义
首先需对原始叶轮进行参数化处理，将叶片几何特征转化为可调节的变量参数。掠角作为核心优化变量，通常在-40°～ 40°范围内调整。同时考虑叶栅稠密度、进口冲角等辅助变量，构建多维优化空间。
2.智能优化算法应用
采用拉丁超立方实验设计方法在变量空间内进行高效抽样，再结合遗传算法与神经网络构建代理模型。这种混合优化策略大幅减少了计算资源消耗，同时保证了全局寻优能力。
3.多目标性能验证
优化方案需通过全流道cfd模拟进行性能验证，不仅评估扬程和效率等外特性参数，还需分析内部流场压力分布、涡量特性等。江苏大学研究团队通过六西格玛理论中的响应曲面法，结合minitab软件分析，确定了叶栅稠密度取大值同时进口冲角取小值的最佳效率组合。

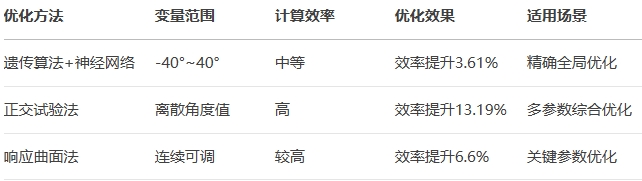

表：潜水轴流泵掠角优化常用方法比较
三、掠角对泵性能的多维度影响
优化掠角带来的性能提升是全方位的，从基础水力性能到运行稳定性均产生显著改善。不同掠角方案下的对比试验揭示了其内在影响机理。
1.效率与扬程特性
在掠角-效率关系曲线中，随着掠角增大，泵效率呈抛物线变化，存在明确的最佳效率点。盛建萍团队研究发现，当后掠角度为 5.57°时，叶轮效率达到峰值，较原始模型提升3.61%。在设计工况点，整泵效率提升2.6%。
2.内部流场改善
后掠叶片优化后，叶轮出口处的速度分布更均匀，减少了与导叶的匹配损失。研究数据显示，带最优叶轮泵的导叶损失比原始泵降低4.41%。同时，叶轮流道内湍动能强度减弱，能量损失显著降低。
3.压力脉动特性
掠角优化可改善泵运行稳定性。后掠叶片能有效降低叶频区域的压力脉动幅值，特别是40°后掠叶片对压力脉动改善效果显著。优化后模型监测点压力脉动幅值明显降低，内部流动状态更加稳定。
4.空化性能提升
后掠设计可改善叶片表面气体体积分布。研究表明，后掠角度越大，气体体积分数越小，但过大的后掠角会降低汽蚀余量。20°后掠叶片在提高扬程的同时，将发生汽蚀的进口压力阈值提高了3kpa，综合表现优异。
四、优化设计实践与效果验证
理论研究的价值最终需通过工程实践验证。多个研究团队通过样机制造与性能测试，证实了掠角优化的实际效果。
兰州理工大学研究团队对350zq-125型潜水轴流泵实施正交试验优化，综合考虑叶轮叶片翼型最大厚度位置、导叶叶片数和井筒结构等因素。优化后模型在设计工况点实现了显著提升：
扬程达到3.91m，较优化前提高14.33%
水力效率达到80.16%，提升13.19个百分点
江苏大学团队则结合六西格玛理论进行优化设计，将350zq-125型泵效率在额定点附近提升至69.7%，比原泵提高6.6%。该团队在水力设计阶段采用了流线法设计，并按照从轮缘到轮毂线性修正环量分布规律的方法，实现了性能的全面提升。
在浙江大学的超大流量轴流潜水泵研究中，通过调整叶片进口角度和叶轮转速参数，优化后模型叶片压力面的静压分布更均匀，吸力面低压区域相对减小，涡量分布均匀性明显改善。

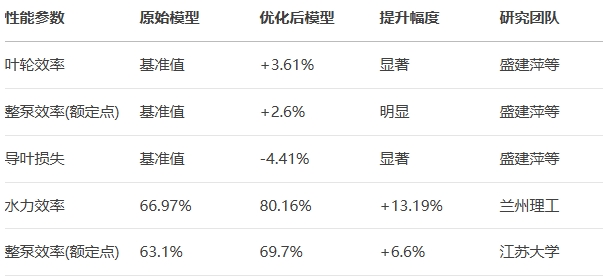

*表：优化前后潜水轴流泵性能对比
五、工程实践中的掠角优化要点
将掠角优化技术应用于实际工程需综合考虑多方面因素，避免单一参数优化带来的匹配性问题。系统思维和平衡设计是确保优化成功的关键。
1.叶轮与导叶协同优化
导叶设计需与掠角优化后的叶轮匹配。研究表明，导叶前掠16°时能最大程度回收叶轮出口速度环量，使导叶损失和出水弯管损失最小。此时泵段效率最高，尤其在小流量工况下效果更为显著。
2.高效区拓宽设计
合理设计的掠角可扩大泵的高效运行范围。后掠叶片在偏离设计工况时仍能保持较高效率，使泵站适应更复杂的工作条件。20°后掠叶片方案在多个工况点均表现出性能优势。
3.多参数综合平衡
掠角优化需与叶顶间隙控制、叶片数选择等参数协同考虑。研究表明，叶顶间隙增大导致泄漏量增加，效率明显下降。合理设计的边肋结构可增加间隙压力，改善叶顶部位的汽蚀性能，同时对效率影响有限。
4.制造工艺适配
后掠叶片的三维曲面加工需要更高精度的模具和加工设备。优化设计时应考虑生产工艺可行性，避免因加工误差导致理论性能无法实现。采用五轴加工中心和三维检测技术可保证叶片型面的精确制造。
随着数字设计技术的进步，叶轮掠角优化已从经验导向走向模型驱动。盛建萍等学者建立的参数化模型与智能优化算法，将最佳掠角定位精度提升至0.1°级。
而扬州大学试验团队则通过40°后掠叶片设计，成功将导叶出口截面压力脉动振幅降低至优化前的1/11.3，为汽蚀故障诊断提供了量化依据。
在江苏某泵站改造工程中，技术人员采用后掠5.57°的叶轮配合前掠16°的导叶，实现了系统效率提升4.2%，单泵年节电达3.6万千瓦时。
未来，随着人工智能算法和流体-结构耦合分析技术的深入应用，叶轮掠角优化将向着自适应调节和多工况综合优化方向发展。基于实时工况自动调整掠角的智能叶片系统，有望成为下一代高效泵产品的核心技术突破点。
叶轮虽小，却是泵类产品能效跃升的支点，以掠角优化为代表的精微设计革新，正推动着流体机械行业向高效化、智能化方向稳步前行。
|
